tiistai 19. maaliskuuta 2013

Opinnäytetyö AKA Lopputyö

Opinnäytetyökseni tein Ylen Galaxi Soundi bändikisaan lavasteet. Projektissa oli mukana Tampereen ammattikorkeakoulu, joka hoiti shown valaisun, kuvauksen, editoinnin ja muita järjestelyjä. Lavastajana toimi Pietari Bagge Aalto-yliopistosta ja YLE rahoitti ja tuotti. Bändikisa kuvattiin Akun tehtaalla ylöjärvellä.
 Työhön kuului kuunsirpin muotoinen esiintymislava mikä koostui kahdesta tasosta ja viisi lavasteseinää lavan taakse. Koko projektin toteutin kakkosluokan Savosen Juhan kanssa. Rakentaminen tehtiin vauhdilla noin kolmessa viikossa ylitöitä paiskien. Lava rakennettiin styroksista, mikä leikattiin kuunsirpin muotoon. Lavan levytettiin kyljistä 3mm kovalevyllä ja päältä 22m pontatulla lattialastulevyllä. Aivan lavan pintaan tuli vielä 1,5mm mustaa kiiltävää pleksiä. Seinät olivat siluettimaiset talot/ikkunat, jotka rakennettiin 11mm lastulevystä. Seinät pystytettiiin lavastejalkojen avulla. Seinien takana oli tamkin asentamat screenit, joista näkyi avaruusaiheista grafiikkaa bändien melskatessa. Ohjelman ensimmäinen osa tuli Yle2 3.3.2013. Jaksoja on yhteensä kymmenen ja uusi jakso tulee joka sunnuntai.

Tässä linkki tamkin timelapse kameraan, joka siis otti kuvia koko viikolta Akun Tehtaalta
http://vimeo.com/55947766

Kaaos. Lavaelementtejä rakenteilla.
Etummainen sirpin osa.
Roudausta Juhan kanssa.

Lastulevy leikattiin sirpin muotoon pistosahalla.
Seinä siluettien piirtämistä ja mittailua.
Siluettien leikkaamista pistosahalla.

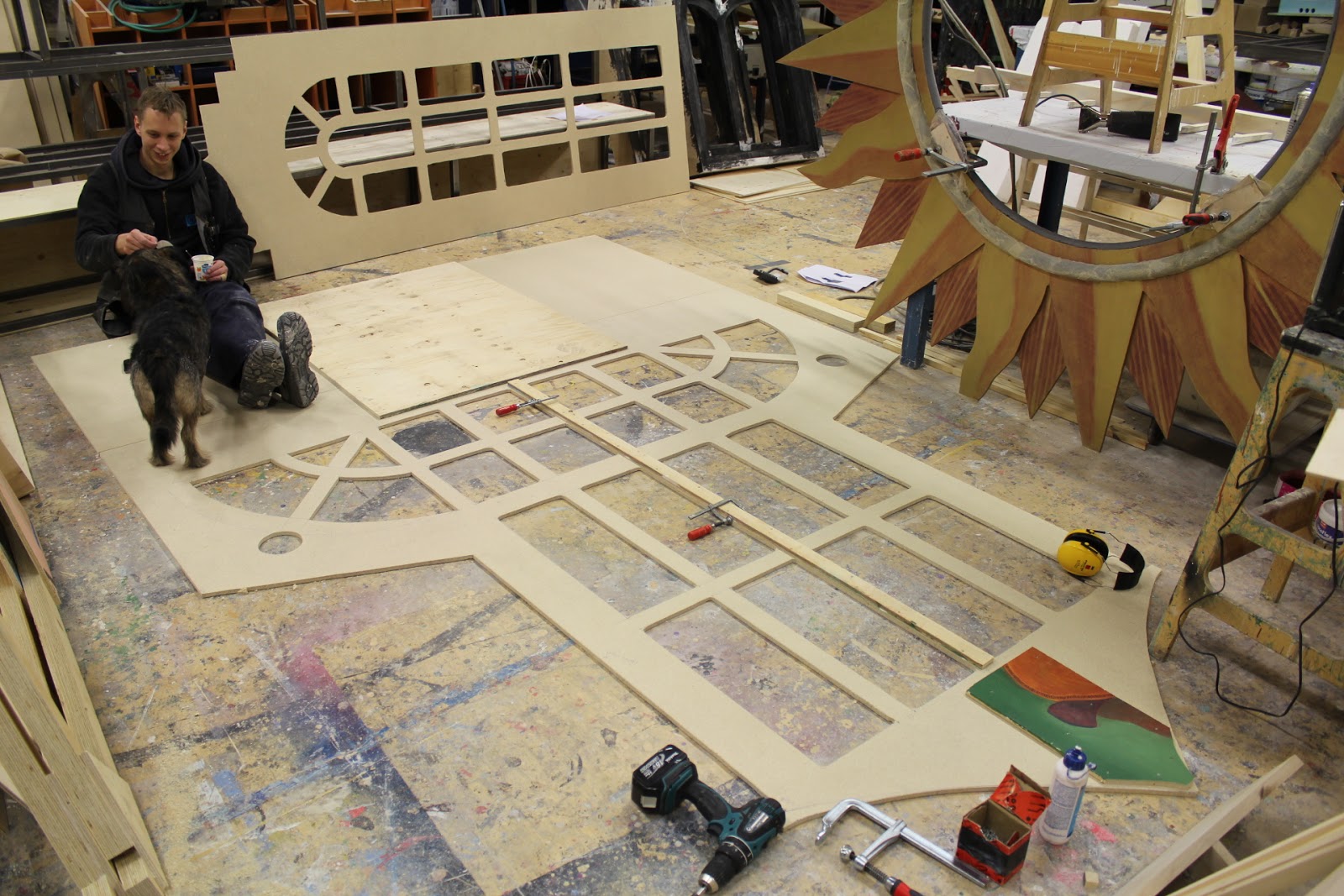

Inspector Pablo kävi työmaalla tarkastamassa työn etenemistä ja työläisten kunnon. Onneksi työnjohtaja oli helposti lahjottavissa.

Maalausta. Kaikki seinät maalattiin samalla harmaalla, koska se näyttää televisiossa kuitenkin mustalta.

Isoin seinä valmiina odottmassa kuormausta.

Ensimmäisen kokoamispäivän aikaansaannos. Kokoamiseen meni yhteensä kolme päivää, joista kolmas oli enää pientä viimeistelyä.
Lava päällystetty mustalla pleksillä.
Valmista tuli. Kuvassa onnellinen lavasterakentaja.

keskiviikko 6. maaliskuuta 2013

Laavaharava ja diivaanin pohja.

Sibelius akatemian näytelmään piti tehdä mystinen laavaharava ja ei-niin-mystinen divaanin pohja.
Laavaharavoita tuli kolme, kaikki 13 metrisiä. idea oli, että haravat ripustetaan kattoon ja haravien tapeissa olevat rinkula, josita roikkuu jonkinlaista narua tipahtavat alas ja jäävät roikkumaan näyttämölle. Jotain tälläistä sekavaa olin käsittänyt. Noh, minun hommani oli rakentaa vain nämä mystiset haravat, jotka eivät sitten kovin mystisiä lopulta olleetkaan. Yksi putki koostui kahdesta metalliputkesta: kuusi metriä pitkästä ja seitsemän metriä pitkästä. Metalliputkea oli saatavilla vain kuusi metrisenä, joten jouduin hitsaamaan metrin jatkot seitsemän metrin putkiin. Putket yhdistettiin liitospalalla, joka oli hitsattu toiseen putkeen. Liitospala meni toisen putken sisälle ja siihen laitettiin sitten läpipultit pitämään putket yhdessä. Jokaiseen haravaan tuli 18 lyhyttä tappia.
Harava rakenteilla. Tein jigit kumpaankin päähän, jotta sain hitsattua tapit pystysuoraan samalla kohdalle pyöreään putkeen.
Jigi.




Jokaisen haravan päähän tuli kahva, mistä kääntää haravia.

Tässä ei-niin-mystinen divaanin pohja. Ihan simppeli metallirakenne. Tämä tuli esityksessä olevan divaanin alle. Metallirakenteeseen tuli päihin pulttikoukut ja nosturin avulla divaani nostettaan sitten esityksen aikana ilmaan.


tiistai 5. helmikuuta 2013

Sänky/alttari

Alkuvuosi meni metallitöitä tehdessä. Mielenkiintoisin ja haastavin niistä oli Sibelius akatemian näytelmään tuleva ympyrän muotoinen sänky/alttari, jonka pinta on päältä kalteva. Tarkoituksena oli, että ympyrä halkaistaan esityksen aikana kahtia, jolloin se ilmeisesti toimisi myös alttarina. Ympyrä koostui siis kahdesta puoliympyrästä. Rakenteen tein metallista. Ympyrän halkaisia oli 2,20m ja korkeus takaa 80cm ja edestä 30cm. Kyljet levytin 4mm vanerilla ja päälle tuli 18mm vaneri. Kyljet maalattiin mustaksi ja päälyspintaan liimasin Santeri Aaren avustuksella millin paksua alumiinista tehtyä metallinhohtoista levyä. Lavastajalta saadut piirustukset olivat hyvin suuntaa antavat, joten paljon piti soveltaa ja työtä tuli suunniteltua tehdessä. Onneksi vältyin suurimmilta aivopieruilta. Haasteellisinta oli kaltevan pinnan toteuttaminen ja kummankin puoliympyrän identtiseksi saaminen.

Työ alkoi taivuttamalla 20x20mm neliöputkea kaaren muotoiseksi. Sitten hitsasin halkaisijan mittaisen suoran putken kaareen ja lisäsin tukipalikkaa.
Ensimmäiset pystypalkit. Haastavaa oli pystypalkkien mittojen laskeminen, koska niitä ei ollut missään piirustuksissa

Lisää pystypalkkeja hitsattuna.

Jigi jolla sain vaakatuet oikeaan astekulmaan.



Aimo harppaus eteenpäin. Tässä vaiheessa kummatkin puolikkaat, ovat jo metallivalmiit. Kaikki vaakatuet on hitsattu, renkaille hitsattu lisäpalat ja renkaat kiinnitetty. 18mm vaneri on myös paikallaan. Vanerin piirsin laittamalla kokonaisen levyn lattialle. Sitten käänsin metallirakenteen ylösalaisin levyn päälle ja taipusaa pitkää metalliviivoitinta apuan käyttäen piirsin kaaren muodon suurinpiirtein kohdalleen. Sitten leikkasin kaaren pistosahalla. Lopulta isolla suorakulmalla katsoin kohtaavatko ympyrän alakaari ja yläkaari toisensa ja hion tarvittaessa ylimääräistä pois. Vanerin kiinnitin itseporautuvilla ruuveilla metallirunkoon.

Renkaiden kiinnitys.


Kummatkin puolikkaat levytettynä päältä ja kyljistä.



Valmis ympyrä. Kyljet mustaksi maalattu ja pintaan liimattu metallinhohtoinen alumiinilevy. Puolikkaat pysyvät yhdessä saranoiden avulla, joista poistin saranatapit ja korvasin ne sokilla, jolloin ympyrän puolikkaat saa nopeasti irti toisistaan.


Esimerkki selkästä suunnittelusta.

perjantai 9. marraskuuta 2012

Vaasan kaupunginteatteri - Oliver Twist

Tehdään koko lavasteosasto Vaasan kaupunginteatterille lavasteita Oliver Twist - musikaaliin. Yhteen kohtaukseen tulee pieni esiintymislava torille, jota olen tämän viikon tehnyt. Lavaan tulee kolme pikkulaatikkoa ikäänkuin rappusiksi. Lavan ja laatikoiden pintaan tehdään lautajäljitelmä, jotta ne näyttäisi laudoista kyhätyiltä. Tein käsisirkkelillä n. 4mm uria 12mm vanerin pintaan 10cm välein, jonka jälkeen pienellä hiomakoneella hion hieman urien päältä, jotta urista tulisi aidoimman näköiset. Lopuksi olen raiskannut erinäisillä aseilla lavan ja laatikoiden pintaa ja reunoja, jotta ne näyttäisi vanhoilta ja kuluneilta. Lavan sivuille tulee pylväät joihin ripustetaan vaakapalkki parin metrin korkeuteen ja vaakapalkkiin kiinnitetään verhotanko. Lopuksi lava ja laatikot maalataan "likaisiksi".

Vaakapalkin runko.

Lavan ja laatikoiden rungot.

Tässä jollekkin vatipäälle opetetaan  kävelemistä. "Vasen, oikea, vasen, oikea....."

Lava ja laatikot edestä. Maaliit enää puuttuu.

Patinaa. Lavan ja laatikoiden pitää näyttää kuluneilta.

Lava takaa. Takapuoli jää avonaiseksi, koska se ei näy yleisölle.

Vaakapalkki vanerilla päällystettynä.

Lavan pitää näyttää siltä, että se koostuu kuudesta pienemmästä laatikosta. Todellisuudessa se on yksi kokonaisuus.


patinaa.




Vaasalaiset ostivat tälläiset tynnyrit ja lähettivät meille. Tein tynnyreihin kahvat.
Lava valmis. Annika ykkösluokalta patinoi pääasiassa koko lavan. Kuvassa Mikael.


Pystytolpat ja vaakatolppa piti olla helposti irroitettava, jotta näyttämömiehet saavat ne väliajalla koottua. Tein metallista tuollaiset osat.


Pystytolppien kiinnitys.

Vaakapalkin kiinnitys.

Patinoitua pintaa.

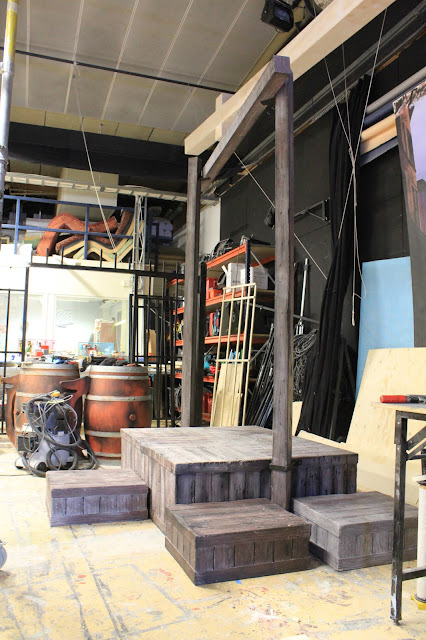

Valmis!

Tynnyrit valmiina. Annikan patinoimat.


torstai 8. marraskuuta 2012

Kylttejä

Lasten ja nuorten kirjatapahtuma KIRJASET järjestetään kymmenettä kertaa 10.11.2012 Sastamalassa, Sylvään koululla, Ojansuunkatu 8. Sinne kaikki kynnelle kykevenät.
http://www.kirjaset.fi/kirjaset/

Tälläsiä kylttejä sain tehdä tapahtumaan. Pienempiä yhteensä 15 ja kaksi vähän isompaa.
